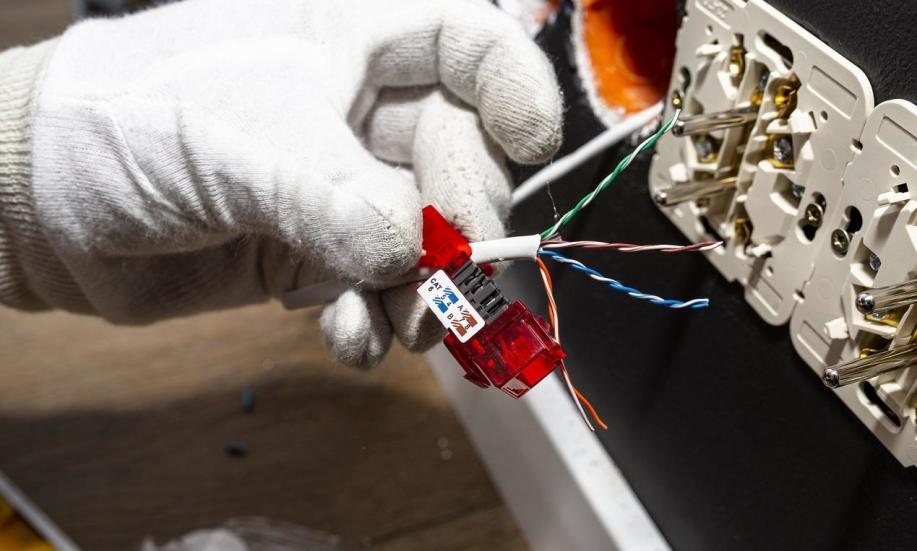

Co to jest moduł keystone?

Spis treści

• Czym jest moduł keystone?
• Rodzaje modułów keystone
• Charakterystyka modułów keystone RJ-45

Sieć telekomunikacyjna to zbiór łączy telekomunikacyjnych i innych urządzeń niezbędnych do przesyłania informacji między jej węzłami. Każda sieć składa się z wielu elementów. Aby ułatwić ich budowę, wykorzystuje się różnego rodzaju komponenty standaryzowane. Należą do nich między innymi moduły keystone, zwane także gniazdami keystone. Czym się charakteryzują oraz jakie są ich najpopularniejsze rodzaje?

Czym jest moduł keystone?

Moduły keystone to standaryzowane zatrzaskowe pakiety do montażu różnego rodzaju niskonapięciowych gniazd elektrycznych lub złączy optycznych w ściennych płytach keystone, puszkach do montażu powierzchniowego czy panelach rozdzielczych. Mają prostokątną powierzchnię czołową o wymiarach 14,5 × 16 mm i są utrzymywane w miejscu za pomocą elastycznych zatrzasków. Większość modułów keystone, niezależnie od typu gniazda, jest wymienna. Gwarantuje to dużą elastyczność w organizacji i montażu wielu różnych typów gniazd elektrycznych w jednej płycie lub panelu – bez konieczności produkcji na zamówienie. Niektóre moduły keystone wykorzystują złącze przelotowe, w którym gniazdo znajduje się zarówno z przedniej, jak i tylnej strony. Inne mają gniazdo tylko z przodu.

Przeczytaj również: Zamgławianie szklarni. Etapy postępowania

Rodzaje modułów keystone

W postaci modułów keystone dostępnych jest wiele typów gniazd. To, czy dane gniazdo może występować w formie modułu keystone, zależy głównie od jego fizycznego rozmiaru. Bardzo popularne są moduły keystone RJ-45 oraz RJ-11, które stosuje się odpowiednio w sieciach komputerowych i telefonicznych. Często spotyka się także moduły keystone F, z gniazdem typu F, pozwalające na łączenie ze sobą dwóch odcinków przewodu koncentrycznego, wykorzystywanego w instalacjach telewizji kablowej, modemach kablowych oraz telewizji satelitarnej. Poza tym istnieje wiele innych rodzajów modułów keystone: z gniazdami RCA, HDMI, Mini-DIN, USB czy światłowodowymi.

Przeczytaj również: Jak wybrać odpowiednie sadzonki jabłoni?

Charakterystyka modułów keystone RJ-45

Moduły keystone RJ-45 wykorzystywane są do budowy gniazd abonenckich i punktów krosowych w instalacjach teleinformatycznych. Szeroki wybór łatwych w montażu beznarzędziowych modułów keystone oferuje między innymi firma S-Cabling. Dzięki uniwersalnemu mocowaniu mogą być one montowane zarówno w panelach krosowych, jak i puszkach ściennych i podłogowych. Moduły keystone występują w różnych kategoriach/klasach zgodnych ze standardami TIA/EIA 568A oraz ISO 11801 / EN 50173. Ponadto dostępne są w wersji ekranowanej oraz nieekranowanej. Przy wyborze modułów keystone RJ-45 warto pamiętać o tym, że aby instalacja działała bez zarzutu, ich rodzaj należy dopasować do pozostałych elementów: zastosowanej skrętki, paneli krosowych, puszek ściennych i podłogowych czy adapterów gniazd.
